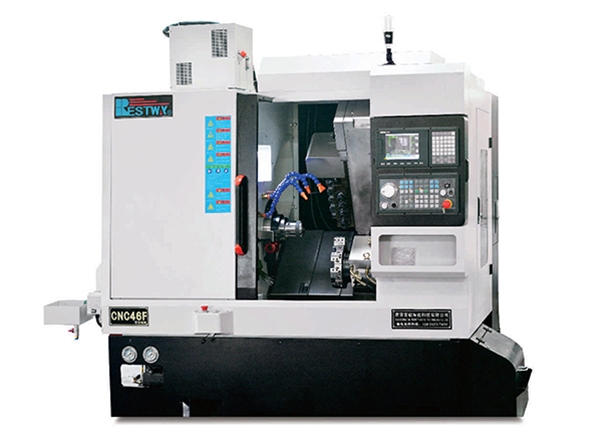

CNC-36F/46F系列电脑车铣复合数控车床,是针对复杂高精密零件的需要设计开发而来,具有结构紧凑、功能强大、加工位置精度高、节省工序等特性。主轴配伺服主电机可选电主轴,能做到0.001°的分辨精度,可以选配适当动力道具对工件进行复杂的车、铣、镗、雕、铰、钻、攻等复合加工,同时标配液压刀塔提高了机床的加工范围。机床采用模块化设计,可以根据客户需要选用各操作系统,方便使用。
1、机身采用计算机CAD辅助设计,结构合理、稳定性强刚性高。
2、整体铸件采用米汉纳铸铁铸造,吸震及减震性能更强、强度更高。且经过二次退火恋力消除处理,使机床精度更加稳定耐用。
3、Y轴刚性强,精度高,使工件表面加工光顺效果好,且调试突出钻铣快速的性能。
4、开放式软件接口,接受标准G码,并可接受各种CAM软件输出的加工指令。

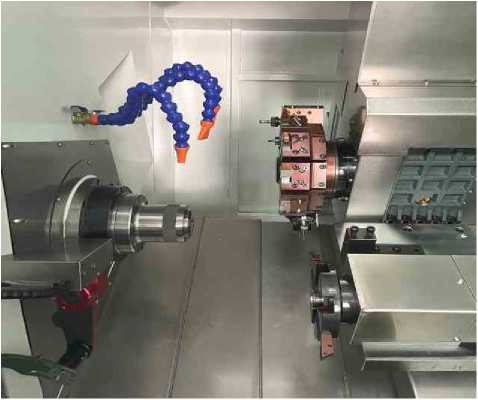

5、一拖八轴齿轮传动,结构紧凑,刚性强,提高换刀速度和加工效率。
本机床尤其适用于电子烟、军工、汽车、压缩机、玩具、通讯、家电、光电产品、电子接插件及航空航天等行业的各种高精密、复杂中型零件大批量的加工。可以有效节省人工,提高产品精度,保证合格率。
类型Type | 项目Item | CNC36F | CNC46F | 单位Unit |
---|---|---|---|---|
主轴参数 Spindle parameters |
主轴转速范围 Main spindle speed range | 0-5000 | 0-5000 | rpm |
主轴通孔直径 Spindle through-hole | 45 | 56 | mm | |
拉管通孔直径 Diameter of pull tube through-hole | 35 | 45 | mm | |
主轴类型 Spimdle type | A2-4 | A2-5 | mm | |
加工范围 Machine range |
床身最大回转直径 swing over bed | Φ420 | Φ420 | mm |
最大加工直径 Maximum processing diameter | Φ110 | Φ110 | mm | |
最大加工长度 Maximum processing length | 200 | 200 | mm | |
轴向参数 Axial parameters |
X轴行程 X-axis travel | 1200 | 1200 | mm |
Y轴限行程 Y-axis travel | 220 | 220 | mm | |
Z轴行程 Z-axis travel | 350 | 350 | mm | |
X轴快移速度 X-axis fast moving speed | 25 | 25 | m/min | |
Y轴快移速度 Y-axis fast moving speed | 22 | 22 | m/min | |
Z轴快移速度 Z-axis fast moving speed | 25 | 25 | m/min | |
精度参数 Precision parameter |
X轴重复定位精度 X-axis repeated positioning accuracy | ±0.003 | ±0.003 | mm |
Y轴重复定位精度 Y-axis repeated positioning accuracy | ±0.003 | ±0.003 | mm | |
Z轴重复定位精度 Z-axis repeated positioning accuracy | ±0.003 | ±0.003 | mm | |
最小移动单位 Minimum moving positon | 0.001 | 0.001 | mm | |
电机功率 Motor power |
主轴电机功率 Spindle motor power | 7.5 | 7.5/11 | Kw |
X、Z轴电机功率 X/Z axis motor power | 1.8 | 2.4 | Kw | |
Y轴电机功率 Y-axis motor power | 1.8 | 2.4 | Kw | |
动力头电机 Power head motor | 2.4 | 2.4 | Kw | |
刀塔旋转电机 Knife tower rotating motor | 1.0 | 1.0 | Kw | |
冷却水泵功率 Cooling water pump power | 0.75 | 0.75 | Kw | |
液压电机功率 Hydraulic motor power | 2.0 | 2.0 | Kw | |
Y轴动力头 Y axis live tooling |
3/4轴侧面动力头 3/4 side power head | ER20/25 | ER20/25 | |
3/4轴正面动力头 3/4 front power head | ER20/25 | ER20/25 | ||
动力头转速 Power head speed | 4500 | 4500 | rpm | |
其它 Others |
主轴离地高度 Main axis ground clearance height | 1050 | 1100 | mm |
刀柄尺寸 Knife handle size | 20/25 | 20/25 | mm | |
刀架类型 Knife holder type | 排刀/伺服刀塔8-12工位 Cutting/servo turret 8-12 workstations | 排刀/伺服刀塔8-12工位 Cutting/servo turret 8-12 workstations | ||
夹紧方式 clamping system | 液压 hydraulic pressure | 液压 hydraulic pressure | ||
机床总重量 Total weight of the machine | 3050 | 3150 | Kg | |
外形尺寸 External dimensions | 2300*1750*1950 | 2300*1750*1950 | mm |
