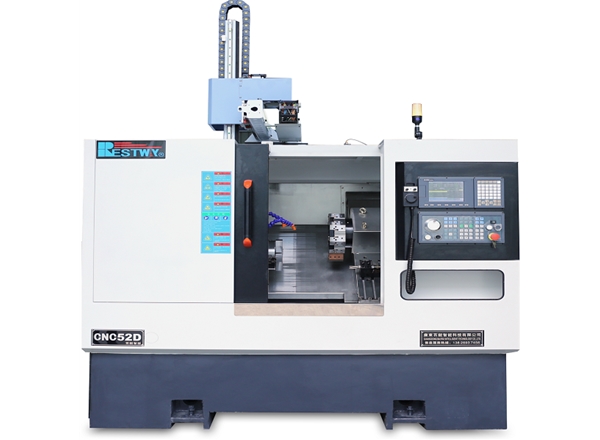

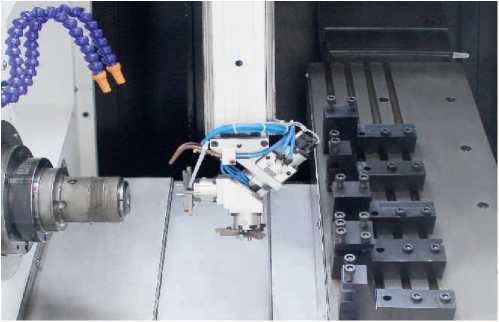

CNC46D/52D系列自动化单元是包括:数控设备、桁架机械手、料仓等的一体式加工设备,是针对大批量高精密零件的需要设计开发而来,具有结构紧凑、功能强大、全自动上下料,精度高、节省人工等特性。主轴配伺服主电机,加减速时间快,可以选配适当动力道具对工件进行复杂的车、铣、镗、雕、铰、钴、攻等复合加工,还可以选配伺服刀塔提高机床的加工范围。机床采用模块化设计,可以根据客户需要选用各操作系统,方便使用。
1、机身采用计算楼CAD辅助设计,结构合理、稳定性强刚性高。
2、整体铸件采用米汉纳铸铁铸造,吸震及灭震性能更强、强度更高。且.经过二次退火应力消除处理,使机床精度更加稳定耐用。
3、桁架机械手与底座连成一体,增加了机械手稳定性,方便运输。
4、开放式软件接口,接受标准G码,并可接受各种CAM软件输出的加工指令。
5、机械手料仓按需配置,满足不同工件使用需要。
本机床尤其适用于电子烟、军工、汽车、压缩机、玩具、通讯、家电、光电产品、电子接插件及航空航天等行业的各种高精密、复杂中型零件大批量的加工。
类型Type | 项目Item | CNC36D | CNC46D | CNC52D | 单位Unit |
---|---|---|---|---|---|
加工范围 Working range |
床身上最大回转直径 swing over bed | Φ420 | Φ440 | Φ450 | mm |
最大加工直径 Maximum processing diameter | Φ130 | Φ130 | Φ130 | mm | |
最大加工长度 Maximum processing length | 300 | 310 | 320 | mm | |
主轴参数 Spindle parameters |
主轴转速范围 Main spindle speed range | 0-5000 | 0-5000 | 0-4500 | rpm |
主轴类型 Spimdle type | A2-5 | A2-5 | A2-6 | ||
油缸和卡盘 Oil cylinder and chuck | 5寸 5inches | 6寸 6inches | 8寸 8inches | ||
主轴通孔直径 Spindle through-hole | 45 | 55 | 62 | mm | |
拉管通孔直径 Diameter of pull tube through-hole | 35 | 45 | 52 | mm | |
轴向参数 Axial parameters |
X轴行程 X-axis travel | 800 | 850 | 900 | mm |
Z轴行程 Z-axis travel | 400 | 400 | 400 | mm | |
X轴快移速度 X-axis fast movement speed | 25 | 25 | 25 | m/min | |
Z轴快移速度 Z-axis fast movement speed | 25 | 25 | 25 | m/min | |
桁架X/Y/Z轴速度 Horizontal frame X/Y/Z motor power | 25 | 25 | 25 | m/min | |
精度参数 Precision parameters |
X轴重复定位精度 X-axis repeated positioning accuracy | ±0.003 | ±0.003 | ±0.003 | mm |
Z轴重复定位精度 Z-axis repeated positioning accuracy | ±0.003 | ±0.003 | ±0.003 | mm | |
z最小移动单位 Minimum moving unit | 0.001 | 0.001 | 0.001 | mm | |
电机功率 Motor power |
主轴电机功率 Spindle motor power | 5.5/7.5 | 7.5/11 | 11/15 | Kw |
X轴电机功率 X—axis motor power | 1.8 | 2.4 | 2.4 | Kw | |
Z轴电机功率 Z—axis motor power | 1.8 | 2.4 | 2.4 | Kw | |
刀塔旋转电机功率 Power of turret rotating motor | 1.0 | 1.0 | 1.0 | Kw | |
桁架X/Y/Z电机功率 Horizontal frame X/Y/Z motor power | 0.75 | 0.75 | 0.75 | Kw | |
冷却水泵功率 Cooling water pump power | 0.75 | 0.75 | 0.75 | Kw | |
液压电机功率 Hydraulic motor power | 1.5 | 1.5 | 2.0 | Kw | |
刀具参数 Tool parameters | 排刀/伺服刀塔 Row cutter/servo cutter tower | 排刀/8/12工位 Cutting/8/12workstations | 排刀/8/12工位 Cutting/8/12workstations | 排刀/8/12工位 Cutting/8/12workstations | |
其它 Others |
主轴离地高度 Main axis ground clearance height | 990 | 1020 | 1060 | mm |
刀柄尺寸 Knife handle size | 20/25 | 20/25 | 20/25 | mm | |
刀架类型 Knife holder type | 排刀/刀塔 Row knife /knife tower | 排刀/刀塔 Row knife /knife tower | 排刀/刀塔 Row knife /knife tower | ||
夹紧方式 clamping system | 液压 hydraulic pressure | 液压 hydraulic pressure | 液压 hydraulic pressure | ||
外形尺寸 External dimensions | 2250×2900×3200 | 2250×2900×3200 | 2250×2900×3200 | mm | |
机床总重量 Total weight of the machine | 3400 | 3500 | 3650 | kg |
