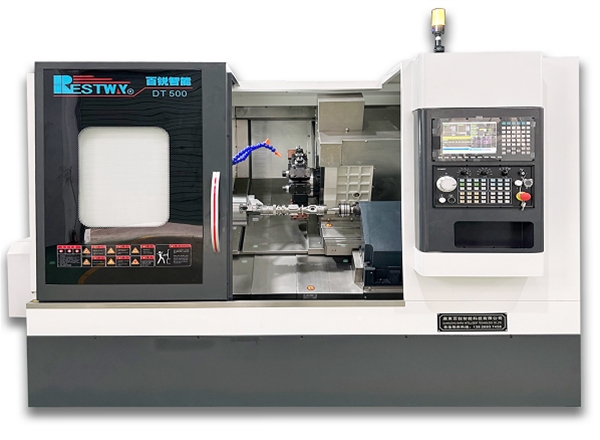

DT400/5OO/750 四轴联动车削中心
1.Y轴动力刀塔，Y轴、C轴和动力刀具相结合，强大的“一体化”加工解决方案，标配80/100中心高15工位BMT45/55刀塔，动力刀塔力盘直径大，刀具干涉小，整体移动线轨尾座，是真正的四轴联动车铣复合中心。
2.X、Y、Z轴均采用P及大规格精密重载滚柱线轨支撑，支撑刚性强，导向精度高。
3.主轴均可采用精密高速大功率DDS电主轴，配NSK精密轴承，可得到高精度、高承载能力、高转速的优化组合，持久耐用。
4.各项均采用C3级THK高精密滚珠丝杆传动，丝杆轴承均采用NSK轴承支撑，丝杆锁紧螺母采用高精度锁紧螺母，配合科学的预拉伸装配工艺，热变形小，传动精度高。
5.采用自动集中润滑系统，通过设定是注油时间间隔和注油时长来润滑丝杆、导轨等移动部件，保证机床的正常使用精度和使用寿命。
机床特点
Machine Characteristics
1、机身采用计算机CAD辅助设计，结构合理、稳定性强刚性高。
2、整体铸件采用米汉纳铸铁铸造，吸震及减震性能更强、强度更高。且经过二次退火惠力消除处理，使机床精度更加稳定耐用。
3、采用整体斜床身铸造结构，使整个床身高性更好、稳定性更强经久耐用。
4、通用型主轴单元，精度高维修方便，为保持整机长久精密提供保证。
5、真正的四轴联动车铣复合车削中心，适用于大部分回转工件上进行的钻攻铣锯等复合加工。

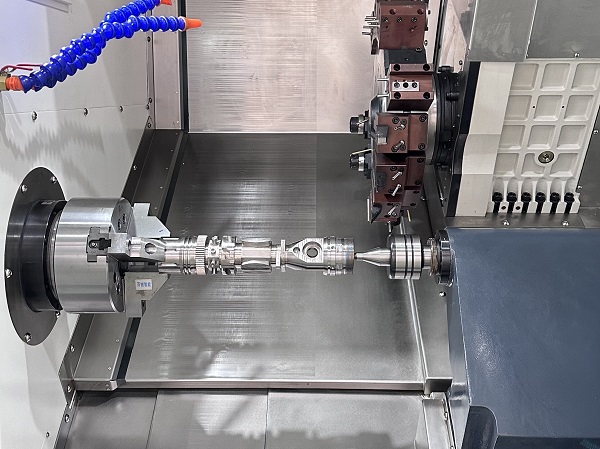

加工样品
Processing sample
适用范围
Range of Application本机床尤其适用于电子、光电、手机、手表、医疗器械、相机、钓具、电线接头、航空零件等各式精密零件。
技术参数
Specifications| 类型Type | 项目Item | DT400 | DT500 | DT750 | 单位Unit |
|---|---|---|---|---|---|
| 加工范围 Working range |
床身最大回转直径 swing over bed | Φ500 | Φ650 | Φ750 | mm |
|
滑板上最大回转直径 (轴类）Maximum turning diameter on skateboard（shaft type） |
Φ300 | Φ400 | Φ500 | mm | |
| 最大加工直径(内撑盘类） Maximum processing diameter（inner support disc type) | Φ400 | Φ500 | Φ600 | mm | |
| 最大有效加工长度 Maximum effective processing length | 400 | 470 | 700 | mm | |
| 主轴参数 Spindle parameters |
主轴转速范围 Main spindle speed range | 0-5000 | 0-4500 | 0-4500/4000 | rpm |
| 主轴通孔直径 Spindle through-hole | Φ55 | Φ65 | Φ65/75 | mm | |
| 拉管通孔直径 Diameter of pull tube through-hole | Φ45 | Φ52 | Φ52/65 | mm | |
| 主轴类型 Spimdle type | A2-5 | A2-6 | A2-6/8 | ||
| 油缸和卡盘 Oil cylinder and chuck | 6寸 6inches | 8寸 8inches | 8/10寸 8/10inches | ||
| 主轴离地高度 Main axis ground clearance height | 1050 | 1100 | 1150 | mm | |
| 主轴中心到门前距离 Distance from spindle center to front door | 460 | 465 | 470 | mm | |
| 轴向参数 Axial parameters |
X轴极限行程 X-axis limit stroke | 500 | 500 | 700 | mm |
| Z轴极限行程 Z-axis limit travel | 450 | 470 | 750 | mm | |
| Z2轴极限行程（尾座）Z2 axis limit travel(tailstock) | 450 | 450 | 650 | mm | |
| Y轴极限行程 Y-axis limit travel | ±50 | ±50 | ±50 | mm | |
| X轴快移速度 X-axis fast movement speed | 25 | 25 | 25 | m/min | |
| Z/Z2轴快移速度 Z/Z2 axis fast moving speed | 25 | 25 | 25 | m/min | |
| Y轴快移速度 Y-axis fast moving speed | 18 | 18 | 18 | m/min | |
| 精度参数 Precision parameter | X轴重复定位精度 X-axis repeat positioning accuracy | ±0.003 | ±0.003 | ±0.003 | mm |
| Z/Z2轴重复定位精度 Z/Z2 axis repeat positioning accuracy | ±0.003 | ±0.003 | ±0.003 | mm | |
| Y轴重复定位精度 Y-axis repeat positioning accuracy | ±0.003 | ±0.003 | ±0.003 | mm | |
| 最小移动单位 Minimum moving unit | 0.001 | 0.001 | 0.001 | mm | |
| 电机功率 Motor power |
主轴电机功率 Spindle motor power | 7.5 | 11 | 11/15 | Kw |
| X轴电机功率 X-axis motor power | 2.4 | 3.1 | 3.1/3.9 | Kw | |
| Z轴电机功率 Z-axis motor power | 2.4 | 3.1 | 3.1/3.9 | Kw | |
| Z2轴电机功率 Z2 axis motor power | 3.1 | 3.1 | 3.1/3.9 | Kw | |
| Y轴电机功率 Y-axis motor power | 2.4 | 2.4 | 2.4 | Kw | |
| 动力头电机功率 Power head motor power | 2.4/3.1 | 2.4/3.1 | 2.4/3.1 | Kw | |
| 动力刀塔旋转电机功率 Power tower rotating motor power | 1.0 | 1.0 | 1.0 | Kw | |
| 冷却水泵功率 Cooling water pump power | 0.75 | 0.75 | 0.75 | Kw | |
| 液压电机功率 Hydraulic motor power | 2.0 | 2.0 | 3.0 | Kw | |
| 尾座参数 Tail seal parameters | 尾座套筒规格 Specification of tailstock sleeve | MT5 | MT5 | MT5 | |
| 尾座行程 Tail seat travel | 50-420 | 50-420 | 50-700 | mm | |
| 尾座压力范围 Tail seat pressure range | 4-25 | 4-25 | 4-25 | pa | |
| 尾座移动方式 Tail seat movement method | 可编程液压/伺服 Programmable hydraulic/servo | 可编程液压/伺服 Programmable hydraulic/servo | 可编程液压/伺服 Programmable hydraulic/servo | ||
| 尾座结构（滚珠线轨）Tailstock structure(ball track) | 35 | 35 | 45 | mm | |
| 伺服尾座（选配丝杠）Servo tailstock(optional screw) | 3210 | 3210 | 3210 | mm | |
| 其它 Others |
整体床身结构形式 Overall bed structure form | 30度 30degrees | 30度 30degrees | 30度 30degrees | |
| 刀架类型 Knife holder type | BMT45/55-15/12 | BMT45/55-15/12 | BMT45/55-15/12 | 工位 | |
| 刀塔直径 Knife tower diameter | 300/380 | 300/380 | 300/380 | mm | |
| 车刀座 Turning tool holder | 20*20/25 | 20*20/25 | 20*20/25 | mm | |
| 镗刀座 Boring tool holder | 25/32 | 25/32 | 25/32 | mm | |
| 相邻换刀时间 Adjacent tool change time | 0.2 | 0.2 | 0.2 | ||
| 动力头转速范围 Power head speed range | 5000/8000 | 5000/8000 | 5000/8000 | rpm | |
| 动力头夹持范围 Power head clamping range | ER25/32 | ER25/32 | ER25/32 | ||
| 夹紧方式 clamping system | 液压 hydraulic pressure | 液压 hydraulic pressure | 液压 hydraulic pressure | ||
| 液压站尺寸 Hydraulic system | 700×345×410 | 700×345×410 | 700×345×410 | ||
| 外形尺寸（未包括排屑机）Dimensions (excluding chip conveyor) | 2600×1970×2100 | 2600×1970×2100 | 2950×2050×2180 | mm | |
| 机床重量（未包括排屑机）Machine weight (excluding chip conveyor) | 4000 | 4600 | 5500 | kg |
