CN36YD/46YD/52YD 动力车铣复合数控车床

CN36YD/46YD/52YD 动力车铣复合数控车床

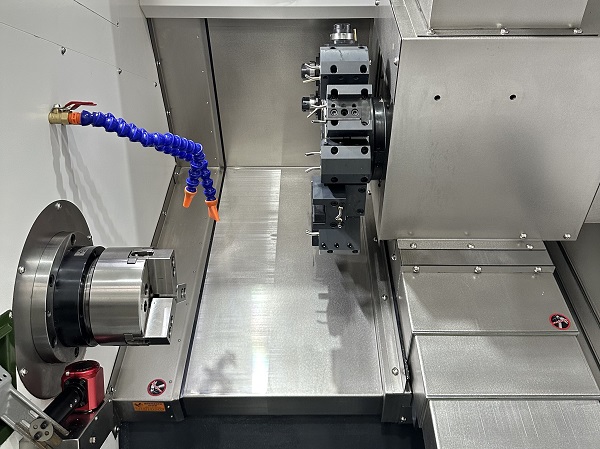

1. Y轴30°动力刀塔,Y轴、C轴和动力刀具相结合,强大的“一体化”加工解决方案,标配12/15工位BMT45/55动力刀塔,动力刀塔刀盘直径大,刀具干涉小,是真正的四轴联动车铣复合中心。
2.X、Y、Z轴均采用P级大规格精密重载滚珠织轨支撑,支撑刚性强,导向精度高。
3.主轴均可采用精密高速单元主轴,配NSK精密轴承,可得到高精度、高承载能力、高转速的优化组合,持久耐用。
4.各项均采用C3级进口高精密滚珠丝杆传动,丝杆轴承均采用进口轴承支撑,丝杆锁紧螺母采用高精度锁紧螺母,配合科学的预拉伸装配工艺,热变形小,传动精度高。
5.采用自动集中润滑系统,通过设定是注油时间间隔和注油时长来润滑丝杆、导轨等移动部件,保证机床的正常使用精度和使用寿命。

机床特点

Machine Characteristics
机床特点

1、机身采用计算机CAD辅助设计,结构合理、稳定性强刚性高。
2、整体铸件采用米汉纳铸铁铸造,吸震及诚震性能更强、强度更高。且经过二次退火应力消除处理,使机床精度更加稳定耐用。
3、采用整体斜床身铸造结构,使整个床身高性更好、稳定性更强经久耐用。
4、通用型主轴军元,精度高维修方便,为保持整机长久精密提供保证。
5、真正的四轴联动车铣复合车削中心,适用于大部分回转工件上进行的钻攻铣锯等复合加工。

加工样品

Processing sample
加工样品加工样品加工样品

适用范围

Range of Application

本机床尤其适用于电子烟、军工、汽车、压缩机、玩具、通讯、家电、光电产品、电子接插件及航空航天等行业的各种高精密、复杂中型零件大批量的加工。可以有效节省人工,提高产品精度,保证合格率。

技术参数

Specifications
类型Type 项目Item CNC36YD CNC46YD CNC52YD 单位Unit
加工范围
Working range
床身最大回转直径 swing over bed Φ480 Φ500 Φ500 mm
滑板上最大回转直径 Maximum turning diameter on skateboard  Φ240 Φ250 Φ250 mm
最大加工直径(内撑盘类) Maximum processing diameter(inner support disc type) Φ400 Φ450 Φ450 mm
最大加工长度 Maximum processing length 210 200 200 mm
主轴参数
Spindle parameters
主轴转速范围 Main spindle speed range 0-5000 0-5000 0-4500/3500 rpm
动力头转速范围 Power head speed range 0-5000 0-5000 0-5000 rpm
主轴通孔直径 Spindle through-hole Φ45 Φ55 Φ65/75 mm
拉管通孔直径 Diameter of pull tube through-hole Φ35 Φ45 Φ52/65 mm
主轴类型 Spimdle type A2-4 A2-5 A2-6
油缸和卡盘 Oil cylinder and chuck 5寸 5inches 6寸 6inches 8寸 8inches
主轴离地高度 Main axis ground clearance height 990 1000 1050 mm
主轴中心到门前距离 Distance from spindle center to front door 320 320 320 mm
轴向参数
Axial parameters
X轴极限行程(半径) X-axis limit stroke(radius) 250 250 250 mm
Z轴极限行程 Z-axis limit travel 400 400 400 mm
Y轴极限行程 Y-axis limit travel ±50 ±50 ±50 mm
X轴快移速度 X-axis fast movement speed 25 25 25 m/min
Z轴快移速度 Z-axis fast moving speed 25 25 25 mm
Y轴快移速度 Y-axis fast moving speed 18 18 18 m/min
精度参数 Precision parameter X轴重复定位精度 X-axis repeat positioning accuracy ±0.003 ±0.003 ±0.003 mm
Z轴重复定位精度 Z-axis repeat positioning accuracy ±0.003 ±0.003 ±0.003 mm
Y轴重复定位精度 Y-axis repeat positioning accuracy ±0.003 ±0.003 ±0.003 mm
最小移动单位 Minimum moving unit 0.001 0.001 0.001 mm
电机功率
Motor power
主轴电机功率 Spindle motor power 5.5/7.5 7.5/11 11 Kw
X轴电机功率 X-axis motor power 2.4 2.4 2.4 Kw
Z轴电机功率 Z-axis motor power 2.4 2.4 2.4 Kw
Y轴电机功率 Y-axis motor power 2.4 2.4 2.4 Kw
动力头电机功率 Power head motor power 2.4 2.4/3.1 2.4/3.1 Kw
动力刀塔旋转电机功率 Power tower rotating motor power 1.0 1.0 1.0 Kw
冷却水泵功率 Cooling water pump power 0.75 0.75 0.75 Kw
液压电机功率 Hydraulic motor power 2.0 2.0 3.0 Kw
其它
Others
整体床身结构形式 Overall bed structure form 整体35度 Overall 35 degrees 整体35度 Overall 35 degrees 整体35度 Overall 35 degrees
刀架类型 Knife holder type BMT45/55-15/12 BMT45/55-15/12 BMT45/55-15/12
刀塔直径 Knife tower diameter 364/330 364/330 364/330 mm
车刀座 Turning tool holder 20*20/25 20*20/25 20*20/25 mm
镗刀座 Boring tool holder 25/32 25/32 25/32 mm
相邻换刀时间 Adjacent tool change time 0.2 0.2 0.2

动力头夹持范围 Power head clamping range

ER25/32 ER25/32 ER25/32
夹紧方式 clamping system  液压 hydraulic pressure 液压 hydraulic pressure 液压 hydraulic pressure
液压站尺寸 Hydraulic system 700×345×410 700×345×410 700×345×410
外形尺寸(未包括排屑机)Dimensions (excluding chip conveyor) 2600×1850×2010 2600×1850×2010 26000×1850×2010  mm
机床重量(未包括排屑机)Machine weight (excluding chip conveyor) 3500 3600 3700 kg
