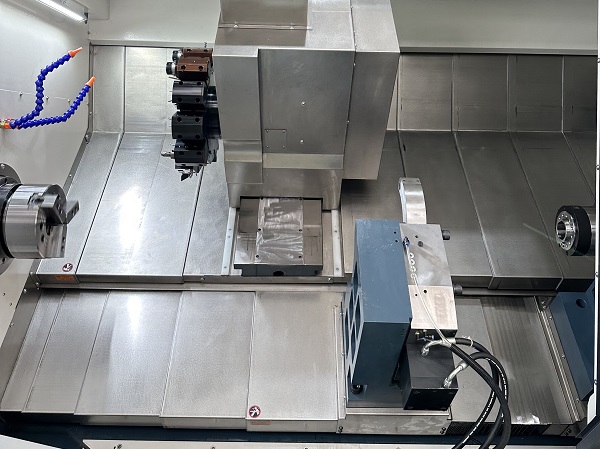

CNC1500YDWD大型硬轨车铣复合

CNC1500YDWD大型硬轨车铣复合

1.Y轴动力刀塔,Y轴、C轴和动力刀具架相结合,强大的“一体化”加工解决方案,标配100/120中心高12/15工位BMT45/55刀塔,动力刀塔刀盘直径大,道具干涉小,整体移动硬轨尾座,是真正的四轴联动车铣复合中心。
2.X、Y、A轴均采用硬轨支撑,跨度大,支撑刚性强,导向精度高。
3.主轴均可采用精密高速大功率DDS电主轴,配NSK精密轴承,可得到高精度、高承载能力、高转速的优化组合。持久耐用。
4.各项均采用C3级进口高精密滚柱丝杠传动,丝杆轴承均采用NSK轴承支撑,丝杆锁紧螺母采用高精度锁紧螺母,配合科学的预拉伸装配工艺,热变形小,传动精密高。
5.采用自动集中润滑系统,通过设定是注油时间间隔和注油时长来润滑丝杆、导轨等移动部件,保证机床的正常使用精度和使用寿命。

机床特点

Machine Characteristics
机床特点

1、机身采用计算机CAD辅助设计,结构合理、稳定性强刚性高。
2、整体铸件采用米汉纳铸铁铸造,吸震及减震性能更强、强度更高。且经过二次退火应力消除处理,使机床精度更加稳定耐用。
3、采用整体斜床身铸造结构,使整个床身高性更好、稳定性更强经久耐用。
4、通用型主轴单元,精度高维修方便,为保持整机长久精密提供可能。

加工样品

Processing sample
加工样品加工样品加工样品

适用范围

Range of Application

本机床尤其适用于五金电子、光电、工程机械、石油配件、矿山配件、军工、汽车、航空零件等各种大型复杂精密零件加工!

技术参数

Specifications
类型Type 项目Item CNC1000/2000/3000/4000/5000YDW 单位Unit
加工范围
Working range
床身上最大回转直径  Maximum turning diameter on the bed Φ600/800 mm
托板上最大回转直径  Maximum rotation diameter on the pallet Φ300 mm
最大车削长度 Maximum turning length 1000/2000/3000/4000/5000 mm
主轴参数
Spindle parameters
主轴转速范围 Main spindle speed range 3000/2000/1500 rpm
动力头转速范围 Power head speed range 5000/3500 rpm
内孔锥度 Taper of inner hole 1:20 mm
主轴通孔直径 Spindle through-hole Φ93标配(选配Φ105 Φ134)Φ93 standard configuration(Optional Φ105 Φ134) Φ181选配(选配Φ225)Φ181 optional(Optional Φ225) mm
拉管通孔直径 Diameter of pull tube through-hole Φ72/92/120 Φ165/200 mm
液压卡盘尺寸 Hydraulic chuck size 10/12/15/18/14寸 24/32/40寸
主轴类型 Spimdle type A2-8/11/15 A2-15/20(选配) mm/min
X,Z,Y轴参数 X.Z-axis and Y-axis parameters X轴行程 X-axis travel 300/360 mm
Z轴行程 Z-axis travel 1080/2100/3200/4200/5200 mm
Y轴行程 Y-axis travel ±50/65 mm
X轴快移速度 X-axis fast movement speed 15 m/min
Z轴快移速度 Z-axis fast movement speed 15 m/min
Y轴快移速度 Y-axis fast moving speed 15 m/min
X,Z,Y、Z2轴精度参数 X,Z,Y,Z2 precision parameters  X轴重复定位精度 X-axis repeat positioning accuracy ±0.003 mm
Z轴重复定位精度 Z-axis repeat positioning accuracy ±0.005 mm
Y轴重复定位精度 Y-axis repeat positioning accuracy ±0.003 mm
Z2轴重复定位精度 Z2 axis repeat positioning accuracy ±0.005 mm
最小移动单位 Minimum moving unit 0.001 mm
电机功率
Motor power
主轴电机功率 Spindle motor power 18.5/22/30/37 45/55/75 KW
X轴电机功率 X-axis motor power 3.1/3.9 KW
Z轴电机功率 Z-axis motor power 3.1/3.9 KW
Y轴电机功率 Y-axis motor power 2.4/3.1 KW
动力头电机功率 Power head motor power 2.4/3.1 KW
刀塔旋转电机功率 Power of turret rotating motor 1.0 KW
冷却水泵功率 Cooling water pump power 0.75 KW
液压电机功率 Hydraulic motor power 3.0/4.0/5.0 KW
尾座单元(副主轴加固顶尖)Tail seat unit (Auxiliary spindle with fixed top) Z2轴行程(尾座)Z2 axis travel(tailstock) 900/1900/2900/3900/4900(根据中心架来定)(Based on the central farame)
套筒直径 Quill siameter Φ170/200
尾座套筒行程 Tail socket travel 无 No

Z2轴进给方式(尾座)Z2 axis feed mode (tailstock)

床鞍拖动/液压驱动/伺服驱动 Bed saddle drag/hydraulic drive/servo drive
尾座套筒锥度 Tail socket taper MT6
中心架 Center frame 中心架夹持范围(选配)Center frame clamping range (optional) 180/250/320 mm
中心架移动方式(选配)Center frame movement method (optional) 手动/伺服驱动 Manual/servo drive
中心架工作方式(选配)Center frame frame working mode (optional) 液压驱动 Hydraulic drive
其它
Others
主轴离地高度 Main axis ground clearance height 1100/1200  mm
刀架类型 Knife holder type BMT45/55/65-15/12工位动力刀塔 BMT45/55/65-15/12 station power turret
刀塔直径 Knife tower diameter 364/330 mm
刀柄尺寸 Knife handle size 24/32 mm
内径刀塔 Inner diameter knife tower 40
相邻换刀时间 Adjacent tool change time 0.2
夹紧方式 clamping system 手动/液压卡盘 Manual/Hydraulic Chuck
导轨跨度 Rail span 400-466 mm
床身于水平倾斜度 Bed body with horizontal inclination 30度整体铸件床身 30 degree integral bed body
外形尺寸(长宽高)(不包含排屑机)Dimensions (length,width,height,)(excluding chip conveyor) 2900/4100/5300/6500/7700×1900×1850  mm
机床重量(未包括排屑机)Machine weight (excluding chip conveyor) 6500/13000/19000/25500/31500 kg
