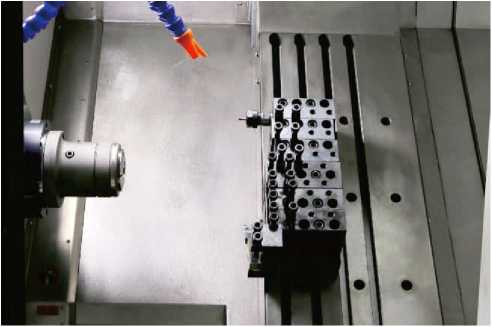

CNC36/46系列机床属于经济型斜床身排刀型电脑数控车床,具有通用高精密、高速稳定的性能。采用45°斜床身大跨距托板结构的设计,具有排屑方便,三角形结构稳定,钢性强,非常适合高精密、大切削量短轴类及盘类工件加工的需要。同时主轴标配伺服主电机,过载能力更强,刚性攻牙性能更优。同时机床采用模块化设计,可以根据客户需要选用各操作系统,方便使用。
1、机身采用计算机CAD辅助设计,结构合理、稳定性强刚性高。
2、整体铸件:采用米汉纳铸铁铸造,吸震及减震性能更强、强度更高。且经过二次退火应力消除处理,使机床精度更加稳定耐用。
3、通用型主轴单元,精度高维修方便,为保持整机长久精密提供可能。
本机床专门用于车削密封件加工生产制造,包括防尘圈、拉杆封、活塞密封、拉杆活塞两用、承托环、支撑环、旋转密封、静密封、矿山密封等各类型密封件的生产加工。
类型Type | 项目Item | CNC20 | CNC25 | CNC36 | CNC46 | CNC52 | 单位Unit |
---|---|---|---|---|---|---|---|
主轴参数 Spindle parameters |
主轴转速范围 Main spindle speed range | 0-6000 | 0-5500 | 0-5000 | 0-5000 | 0-4500 | rpm |
动力头转速(选配)Power head speed(optional) | 无 not have | 0-3500 | 0-3500 | 0-3500 | 0-3350 | rpm | |
主轴通孔直径 Spindle through-hole | 28 | 46 | 46 | 56 | 65 | mm | |
拉管通孔直径 Diameter of pull tube through-hole | 20 | 36 | 36 | 46 | 52 | mm | |
主轴类型 Spimdle type | A2-3 | A2-3 | A2-4 | A2-5 | A2-6 | ||
油缸和卡盘 Oil cylinder and chuck | 无 not have | 4寸 4inches | 5寸 5inches | 6寸 6inches | 8寸 8inches | ||
加工范围 Machine range |
床身最大回转直径 swing over bed | Φ300 | Φ350 | Φ400 | Φ420 | Φ420 | mm |
最大加工直径 Maximum processing diameter | Φ50 | Φ50 | Φ90 | Φ90 | 90 | mm | |
最大加工长度 Maximum processing length | 350 | 350 | 240 | 230 | 220 | mm | |
轴向参数 Axial parameters |
X轴行程 X-axis travel | 360 | 680 | 800 | 800 | 900 | mm |
Z轴行程 Z-axis travel | 310 | 330 | 350 | 350 | 350 | mm | |
X轴快移速度 X-axis fast movement speed | 25 | 25 | 28 | 28 | 28 | m/min | |
Z轴快移速度 Z-axis fast movement speed | 25 | 25 | 28 | 28 | 28 | m/min | |
精度参数 Precision parameter |
X轴重复定位精度 X-axis repeat positioning accuracy | ±0.003 | ±0.003 | ±0.003 | ±0.003 | ±0.003 | mm |
Z轴重复定位精度 Z-axis repeat positioning accuracy | ±0.003 | ±0.003 | ±0.003 | ±0.003 | ±0.003 | mm | |
移动单位 Minimum moving unit | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | mm | |
电机功率 Motor power |
主轴电机功率 Spindle motor power | 3.7 | 3.7 | 5.5 | 7.5 | 11 | Kw |
X轴电机功率 X-axis motor power | 0.85 | 0.85 | 1.8 | 1.8/2.4 | 2.4 | Kw | |
Z轴电机功率 Z-axis motor power | 0.85 | 0.85 | 1.8 | 1.8/2.4 | 2.4 | Kw | |
动力头电机功率(选配)Power head motor poweer(Optional) | 无 not have | 1.0 | 1.8 | 1.8 | 1.8 | Kw | |
刀塔旋转电机 Knife tower rotating motor | 无 not have | 0.75 | 0.75 | 0.75 | 0.75 | Kw | |
液压电机功率 Hydraulic motor power | 无 not have | 10 | 1.5 | 2.0 | 2.0 | Kw | |
冷却水泵功率 Cooling water pump power | 0.35 | 0.35 | 0.5 | 0.5 | 0.5 | Kw | |
其它 Others |
主轴离地高度 Main axis ground clearance height | 980 | 1000 | 1100 | 1100 | 1100 | mm |
正/侧动力一拖一/二 Positive/lateral power one drag one/twe | 无 not have | ER20/25 | ER20/25 | ER20/25 | ER20/25 | ||
刀柄尺寸 Knife handle size | 16 | 16 | 20 | 20 | 20/25 | mm | |
床身形式倾斜度 Bed form and inclination | 整体45度 Overall 45 degrees | 整体45度 Overall 45 degrees | 整体45度 Overall 45 degrees | 整体45度 Overall 45 degrees | 整体45度 Overall 45 degrees | ||
刀架类型 Knife holder type | 排刀架 Knife holder/turret | 排刀架Knife holder/turret | 排刀架 Knife holder/turret | 排刀架 Knife holder/turret | 排刀架 Knife holder/turret | ||
夹紧方式 clamping system | 液压 Hydraulic pressure | 液压 Hydraulic pressure | 液压 Hydraulic pressure | 液压 Hydraulic pressure | 液压 Hydraulic pressure | ||
机床总重量 Total weight of the machine | 1100 | 1250 | 2300 | 2500 | 2800 | kg | |
机床外形尺寸 External dimensions | 1330×1060×1450 | 1330×1060×1450 | 2300×1200×1500 | 2300×1200×1500 | 2300×1200×1500 | mm |
